海尔8541机芯接线示意图 1，主板接口定义
插座方向：

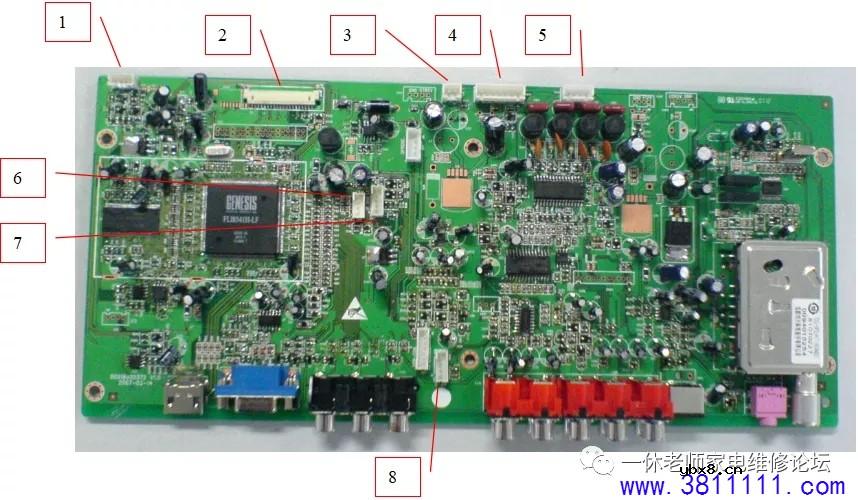

最左边为1脚 插座一、CN5，光插座(与液晶屏INVERTER相连)
插座二、CN25，LVDS插座(与液晶屏解码板相连)
插座三、CN1，5V供电插座（主板的主5V供电，与电源相连）
插座四、CN17，12V供电插座（主板的主12V供电，与电源相连）
插座五、CN19，喇叭插座（与喇叭相连）
插座六、CN6，本控插座（与本控板相连）
插座七、CN7，遥控插座（与遥控板相连）
