九阳DJ13B-D68SG型豆浆机漏电故障检修

来源:网络发布者:电工基础发布时间:2026-03-09 12:11

九阳DJ13B-D68SG型豆浆机漏电故障检修一台九阳D]13B-D68SG型豆浆机，上电后面板指示及按键功能正常，但按下“启动”键后，豆浆机刚一开始加热，家中的漏电保护器就跳闸。分析检修:该豆浆机的控制电路安装在机头内，

一台九阳D]13B-D68SG型豆浆机，上电后面板指示及按键功能正常，但按下“启动”键后，豆浆机刚一开始加热，家中的漏电保护器就跳闸。

分析检修:该豆浆机的控制电路安装在机头内，加热器安装在壳体内杯体的底部，机头与壳体通过4芯接插头连接。这4芯插座的引脚分别是火线L、零线N、接地线PE及加热器火线L1，电脑板上的继电器输出如图1所示。

九阳DJ13B-D68SG型豆浆机漏电故障检修

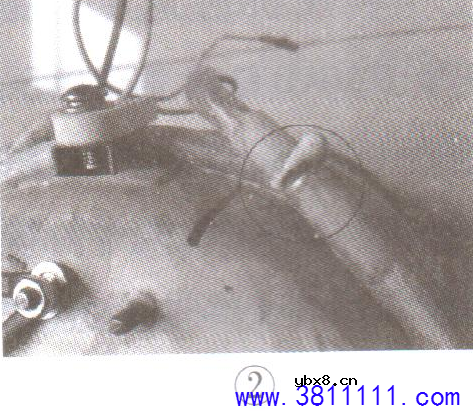

拔下电源插头，用万用表Rx10k挡测量，发现L1与PE端之间的电阻均为80kΩ，即存在漏电现象。撬开手柄盖板及底盘进一步检查，发现加热管引出线的部位未完全密封住，如图2所示，并且杯底部也比较潮湿。先用吹风机吹干此处，再用704密封胶将加热圈引出线裹住。待密封胶干后再测L1与PE端之间电阻，阻值为∞。装机上电，故障排除。

九阳DJ13B-D68SG型豆浆机漏电故障检修
