瓦斯保护的概念及应用 瓦斯保护装置的接线原理

一、 瓦斯保护的概念及应用

1、瓦斯保护是反应变压器油箱内部故障和油面降低的一种保护，当变压器油箱内发生故障时，在故障电流和故障点电弧的作用下，变压器油和绝缘材料分解产生的气体从油箱流向油枕上部，利用这些气流与油流而动作的保护称为瓦斯保护。

2、瓦斯保护动作迅速，灵敏度高，能反应变压器油箱内的各种短路故障，包括一些轻微的故障，如绕组轻微的匝间短路、铁芯烧损等，但不能反应油箱外部故障。因此，瓦斯保护不能单独作为变压器的主保护，通常与纵差保护配合，共同作为变压器的主保护。

3、800kVA及以上的油浸式变压器和400kVA及以上的车间内油浸式变压器，均应装设瓦斯保护。对带负荷调压的油浸式变压器的调压装置，也应装设瓦斯保护。

二、瓦斯继电器

1、瓦斯继电器是瓦斯保护的主要元件，又叫气体继电器。

如上图所示，瓦斯继电器安装在油箱和油枕之间的连接管道上。为使气体能够顺利进入瓦斯继电器和油枕，变压器的顶盖沿瓦斯继电器的方向与水平面之间应有1%~1.5%的坡度，油枕侧高。通往瓦斯继电器的连接管道应有2%~4%的坡度。

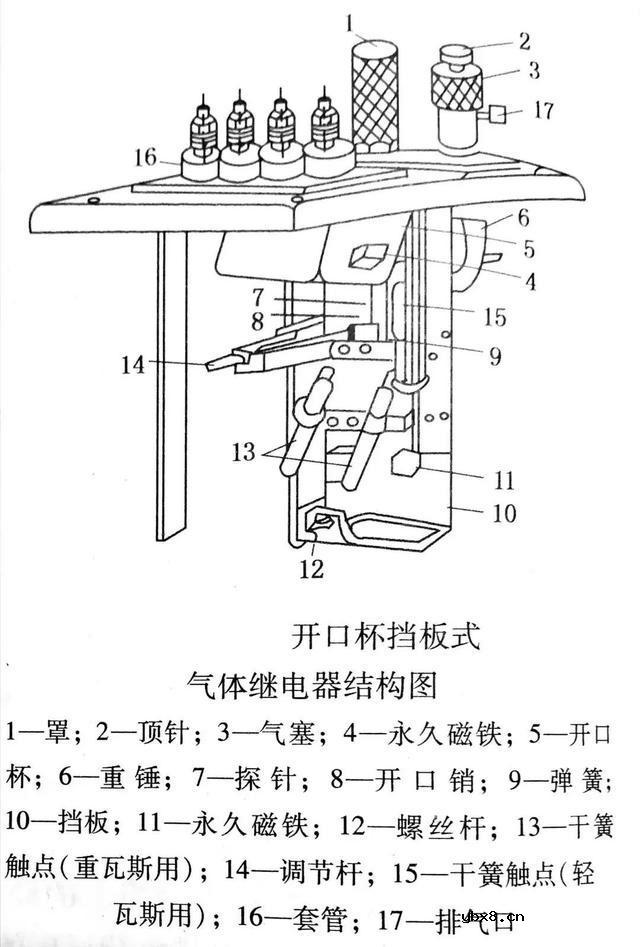

2、QJI-80型复合式瓦斯继电器为开口杯挡板式气体继电器，其结构如下图所示。

上部有一个附带永久磁铁4的开口杯5，下面有一面附带永久磁铁11的挡板10。

1）在正常情况下，继电器充满油，反应轻瓦斯的开口杯5在油的浮力和重锤6的作用下处于上翘位置，永久磁铁4远离干簧触点15，干簧触点15断开；反应重瓦斯的挡板10在弹簧9的作用下，处于正常位置，其附带的永久磁铁11远离干簧触点13，干簧触点13可靠断开。

2）当变压器内部发生轻微故障时，产生少量气体聚集在气体继电器上部，迫使气体继电器内油面下降，使开口杯5露出油面，因物体在气体中比在油中受到的浮力小，因此开口杯失去平衡，绕轴落下，永久磁铁4随之落下，接通干簧触点15，发出轻瓦斯动作信号。当变压器漏油时，同样由于油面下降而发出轻瓦斯信号。

3）当变压器内部发生严重故障时，产生的大量气体形成从变压器油箱冲向油枕的强烈气流伴随着油流，当油流流速达到整定速度值时，油流对挡板冲击力克服弹簧的作用力，挡板被冲到整定位置时，永久磁铁11靠近干簧触点13，使干簧触点13闭合，发出跳闸脉冲，断开变压器各电源侧的断路器。

3、瓦斯保护动作后，应从气体继电器上部排气口收集气体。根据气体数量、颜色、化学成分，可燃性等，判断保护动作的原因和故障性质。

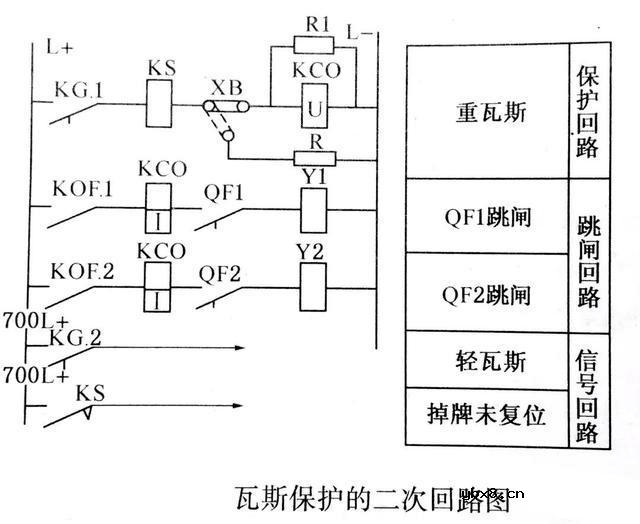

三、瓦斯保护装置的接线原理

瓦斯继电器的上触点KG-2为轻瓦斯触点，动作于信号；下触点KG-1为重瓦斯触点，动作于跳闸。

1）当变压器内部发生严重故障时，下触点KG-1闭合经信号继电器KS启动出口中间继电器KCO，其动合触点KOF-1和KOF-2闭合，分别跳开变压器两侧断路器1QF、2QF。

2）为防止内部故障时油流流速不稳定，使瓦斯继电器触点抖动，影响可靠跳闸，KCO采用具有自保持的中间继电器。

3）为防止变压器换油或瓦斯继电器试验时误动作，可将切换片XB切到电阻R上，断开跳闸回路，使重瓦斯保护动作于信号。
