ptn设备安装步骤详解

　　PTN设备是用在接入层和汇聚层代替SDH的光传输设备，其作用就是在固网和移动回传中用来传输语音业务和数据业务。本文主要介绍的是ptn设备安装步骤教程，具体的跟随小编一起来了解一下。

　　一、安全警告

　　1. 电压警告：遵守当地用电规范，操作时严禁佩戴手表、戒指等易导电物品。机柜有水，请关闭电源；上电前确保没有人员与电源接触。

　　2. 钻孔警告：在机柜上钻孔，必须佩戴绝缘手套。注意防止飞溅的金属进入眼睛，防止金属屑进入机柜。钻孔后及时打扫机柜。

　　3. 雷击警告：为避免雷击损伤设备，应及时做好设备的接地工作。在出现雷电时，应避免人员与设备有任何的接触。

　　4. 静电警告： 进行设备操作（即存储、安装、拆封等）或插拔单板时，应佩戴防静电手环。 进行插拔单板操作时，切勿用手接触单板上器件、布线或连接器引脚。

　　5. 腐蚀警告：一旦出现电池电解液外漏，应尽快将漏液电池搬离机房。在处理具有腐蚀性物品时，要佩戴防腐蚀手套，并做好通风。

　　6. 激光警告： 进行光纤的安装、维护等各种操作时，严禁肉眼靠近或直视光纤出口。

　　7. 搬运警告：搬运前检查设备是否有锐利的边缘。 搬抬时避免身体出现扭曲或弯曲，应将设备贴近身体。

　　8. 堆放警告： 严禁在设备周围堆放具有易燃、易腐蚀性的物体。安装后及时清理机房。

　　

　　二、硬件安装

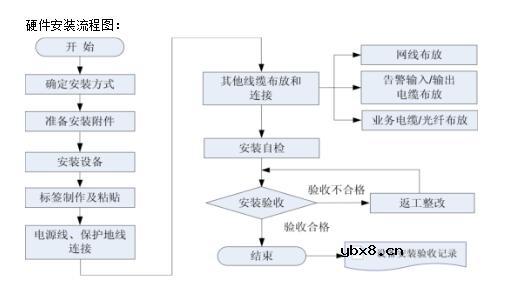

　　1、硬件安装流程

　　

　　2、安装方式

　　ZXCTN 6100支持三种安装方式：台式安装、壁挂式安装和内置机柜安装。安装ZXCTN 6100时，应根据现场实际情况和用户要求确定设备的具体安装方式。 ZXCTN 6200、6300、9000系列只支持内置机柜安装。

　　3、设备安装方式图示：

　　设备安装方式图示：

　　

　　壁挂式安装：

　　

　　机柜式安装：

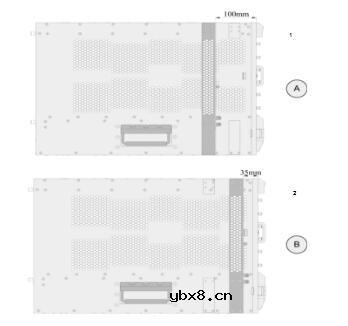

　　首先需要安装设备固定在机柜上的侧耳，安装如下：（下面为设备的双侧平面图）

　　

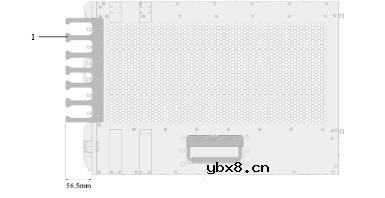

　　安装走线卡， 将走线卡紧靠在子架右两侧的安装位置上。采用M3*8螺钉，将走线卡

　　紧密固定在子架上，如下图所示：

　　

　　安装设备入机柜

　　方法：

　　1）将一个与子架等高或稍高一点的木尺或木条放在子架法兰（挂耳）后，与子架底部对齐，用铅笔通过法兰安装孔在木尺上好记号。

　　2）把有记号木尺的底端搭在机柜的托轨上。

　　3）按记号位置用安装簧片把弹性浮动螺母安装在机柜的前角轨上。

　　4）双人分别一手提拉子架左、右两侧的搬运拉手，一手拖住子架底部，将子架后部放在机柜的固定托轨上，沿托轨缓缓将子架移进机柜。

　　5）用皇冠螺钉将子架固定在机柜的角轨上。

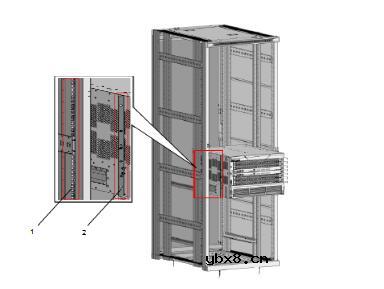

　　内置机柜安装效果图：
