漫反射光电开关的相关注意事项

漫反射型光电开关：是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。

它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

漫反射光电开关的相关注意事项

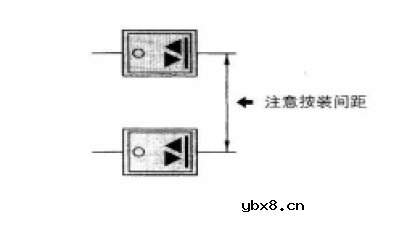

1 相互干扰

在多个光电开关并列使用的场合，有可能产生相互干扰，并因此可能产生误动作。

2 周围物体的反射

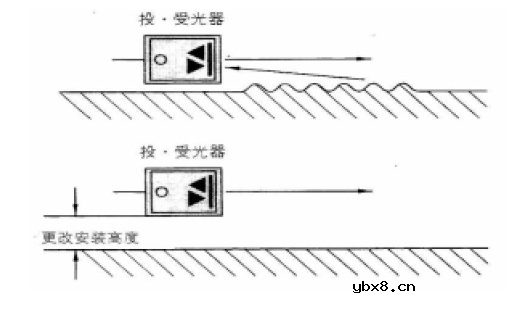

光电开关直接在平面（特别是光滑平面的场合）或靠近状态下安装的场合，如下图的光会造成动作不稳定，请更改按钻高度或加遮光板等。

3 安装面的影响

安装面粗糙时，如下图的反射光造成动作不稳定。请更改安装高度、安装角度等使其动作稳定。

注意事项

1、反射式光电开关的工作原理是红外传感器红外发射管发射出红外光，红外接收管根据反射回来的红外光强度大小来计数的，故被检测的工件或物体表面必须有黑白相间的部位用于吸收和反射红外光，这样红外接收管才能有效的截止和饱和达到计数的目的。所以在选择工作点、安装及使用中最关健的一点是红外接收管必须工作于截止区和饱和区。

2、使用中光电传感器的前端面与被检测的工件或物体表面必须保持平行，这样反射式光电开关的转换效率最高。

3、反射式光电开关的前端面与反光板的距离保持在规定的范围内。

4、反射式光电开关必须安装在没有强光直接照射处，因强光中的红外光将影响红外线接收管的正常工作。

5、反射式光电开关的红外发射管的电流在2～10mA之间时发光强度与电流的线性最佳，所以在电流取值一般不超过这个范围，若取值太大红外发射管的光衰也大长时间工作影响寿命；若在电池供电的情况下电流取值应小，此时抗干扰性下降，在结构设计时应考虑这点，尽量避免外界光干扰等不利因素。

6、安装焊接时，反射式光电开关的引脚根部与焊盘的最小距离不得小于5mm，否则焊接时易损坏管芯。或引起管芯性能的变化。焊接时间应小于4秒。
