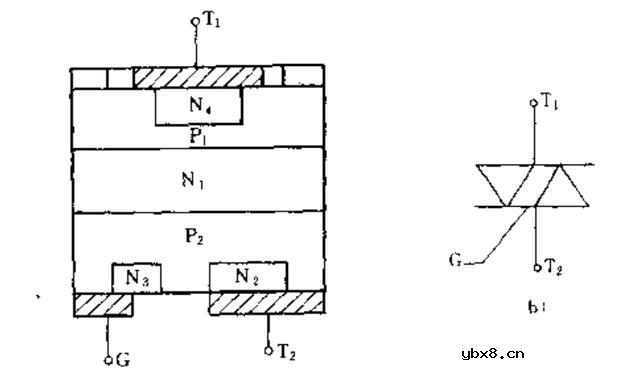

双向晶闸管的外形结构与普通晶闸管类似,有螺栓形、平板形和塑封型等结构。其内部是一种NPNPN 五层结构三端引出线的器件。
在双向晶闸管中有四个PN结﹔有两个主电极T1和T2; 一个门极G,采用结型门极结构,在门极下面不仅有Р型层,同时还有N型层。
由于门极的上述结构型式,使得门极的极性可正可负,以便开通两个反并联的晶闸管。根据主电极间电压极性的不同,以及门极信号极性的不同,双向晶闸管有四种触发方式,通常称为I 、 I-、l 、I-触发。

1 触发方式当主电极T1,对T1所加的电压为正向电压﹐门极G对第二主电极T2:所加电压也是正向触发信号时,器件开通,其特性处于第一象限,故称Ⅰ 触发。
此时。从门极Pz区注入的电流经N区上方流入T端右侧短路区,然后由于横向压降使N区在邻近门极处发生电子注入,使P,NP,N导通。其工作原理与SCR完全相同。
Ⅰ-触发方式如果主电极T仍加正向电压,而把门极触发信号改为反向信号,双向晶闸管也被触发开通,称为Ⅰ-触发。
此时,门极电流从T:流向门极,引发了P,N,P2N构成的晶闸管导通;由于T,端的高电压被引入到门极下,结果使N发射区受到很强的正偏压。
使P,N,PN导通。应当指出,在Ⅰ-触发方式下,门极电流lc的流向是有变化的,开始V。为负,I。由T.端流向G端,当开通后﹐由于Ti端正电位的引入,使G端相对T:端的电位由负变正,结果则改由G端流向T:端。
