怎么设计一个4位奇偶校验器呢？

在数字设备中，数据的传输是大量的，传输的数据都是由0和1构成的进制数字组成。在数据传输或数字通信中，由于存在噪声和干扰，二进制信息的传输可能会出现差错(0变为1，或者1变为0)。

为了检验这种错误，常采用奇偶校验的方法。即在原二进制信息码组后添加一位检验位(监督码元)，使得添加校验位码元后整个码组中1码元的个数为奇数或偶数。若为奇数，称为奇校验；若为偶数，则称为偶校验。

在数据发送端用来产生奇(或偶) 校验位的电路称为奇(或偶)校验发生器；在接收端，对接收的代码进行检验的电路称为奇(或偶)校验器。

一、设计目标：

1)设计一个4位奇偶校验器（4位输入中有奇数个1时输出1，偶数个1时输出0），给出电路图，完成由电路图到晶体管级的转化；

2)绘制原理图, 完成电路特性模拟；

3)遵循设计规则完成晶体管级电路图的版图，流程如下：

版图布局规划－基本单元绘制－功能块的绘制－布线规划—总体版图）；

4)版图检查与验证（ DRC检查）；

5)针对版图，给出实现该电路的工艺流程图；

二、设计过程：

电路图：

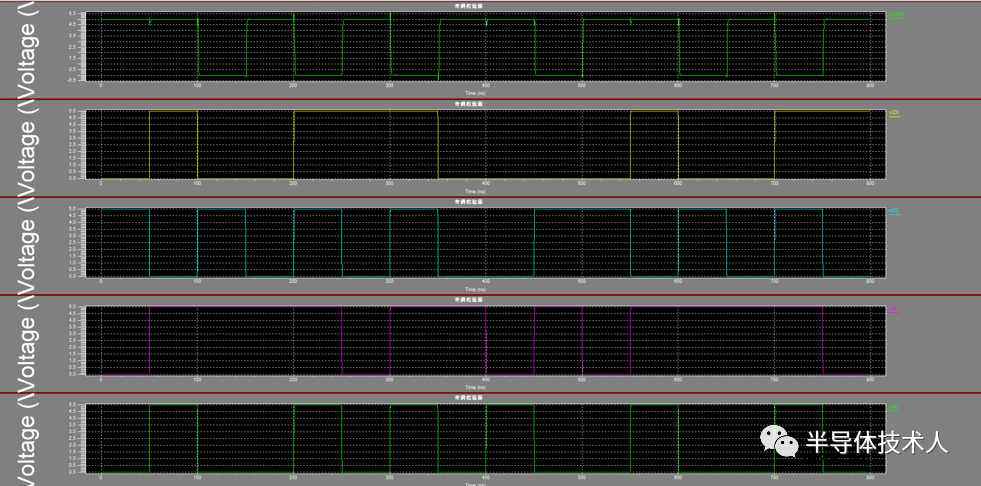

瞬态特性仿真：

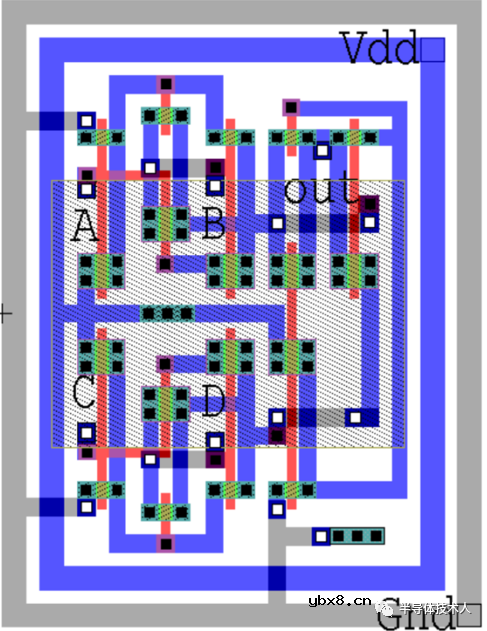

版图：
