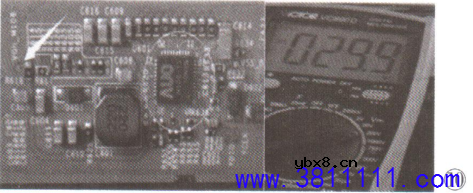

一台LED38C2000(UJ1M)型机,热机后不定时花屏,如图9所示。 分析检修:该机冷机时有正常的图像和声音，说明供电电路、背光电路和控制系统工作正常。先把主板装在维修工装上试机,图像正常,说明故障与主板无关,转向检查逻辑板。在故障出现时,测得逻辑板的12V供电正常，但VGH电压时有时无，正常时应在27V~80V之间。检查以U601(M106-11 )为核心的VGH形成电路,如图10所示,测得L601的输入端电压为12V,且U601外部元件没有短路现象，怀疑U601异常。换新U601后试机,测得VGH电压为稳定的29V,故障排除。
|
