液晶彩电黑屏故障原因之背光开关控制或亮度调节电路异常

来源:网络发布者:电工基础发布时间:2026-03-09 16:21

液晶采电背光驱动板要正常工作除需正常的供电外，还需主板为其提供一个背光“开”信号（英文标注常为BLON、ON/OFF、ENA等），部分背光驱动电路（主要是IP板与LED背光驱动板）还需亮度调节信号（又称调光信号，英文

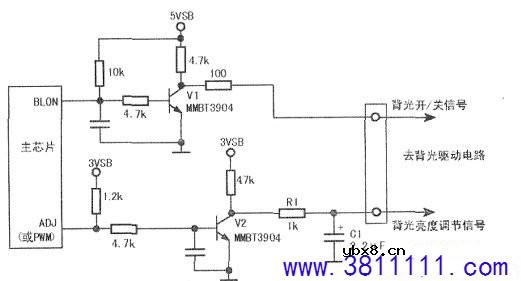

液晶采电背光驱动板要正常工作除需正常的供电外，还需主板为其提供一个背光“开”信号（英文标注常为BLON、ON/OFF、ENA等），部分背光驱动电路（主要是IP板与LED背光驱动板）还需亮度调节信号（又称调光信号，英文标注常为ADJ、DIM、PWM等）。在常见的电路中，主芯片的BLON及ADJ端分别输出背光“开”信号及背光亮度调节信号，经一级倒相电路后通过插座送往背光驱动电路，如下图所示。

　　亮度调节信号有直流电平调整与PWM(脉宽调制)脉冲调光两种方式。若采用PWM调光方式，则主芯片的PWM端输出脉宽可调的方波信号，经V2放大及R1、C1滤波后，得到一个平滑的直流电压信号，通过插座送给背光驱动电路。

　　提示：液晶屏的背光亮度控制有两种类型：一是正向控制，即电压越高、背光越亮；二是反向控制，即电压越高、背光越暗。若将这两种类型弄反，会引起背光不亮。这时可重新写入对应的程序，也可增加倒相电路，使背光亮度控制正常。
