一波三折修夏普LCD-52LX545A 塑液晶电视电源板(下)

来源:网络发布者:电工基础发布时间:2026-03-09 14:58

一波三折修夏普LCD-52LX545A塑液晶电视电源板(下)将上述损坏的元件全部换新后，为谨慎起见，先不装Q3及U4，在220V交流电源中串联一只100W/220V的灯泡。上电后测Ul的⑥脚电压为6V，明显偏低;再测⑧脚电压为290V，说

一波三折修夏普LCD-52LX545A塑液晶电视电源板(下)

将上述损坏的元件全部换新后，为谨慎起见，先不装Q3及U4，在220V交流电源中串联一只100W/220V的灯泡。上电后测Ul的⑥脚电压为6V，明显偏低;再测⑧脚电压为290V，说明启动电压已有，但达不到工作要求。Ul的①脚

通过D15、R85~R87检测市电电压，当市电电压太低，该脚电压小于2V时，U1不会工作。实测U1的①脚电压为5V，正常。有的电源芯片上电时先短暂地发出一个驱动脉冲(⑤脚)，只有此时检测到CS脚(③脚)有反馈信号，且在正常范围内，芯片才会进入正常工作状态，否则会进入保护锁定状态不工作。用示波器监测U1的⑤脚，上电时发现有一个脉冲一闪而过;若用指针式万用表直流10V挡测量，上电时表针会微微摆抖。装上Q3上电，100W灯泡发出亮光。断电检测，Q3击穿。由于有100W灯泡限流，其他元件没坏。

不装Q3上电，再次测Ul的⑤脚驱动脉冲波形，发现脉冲宽度很宽，难道新换上的芯片有问题，更换Ul后上电再测，⑤脚输出高频方波，用指针表10V直流挡测有2.5V波动电压。装上Q3上电，测次级整流二极管DI0输出电压为

7.8V，由此看来第一块芯片确有问题，引起Q3击穿。

接下来装上U4上电(断开Q5的D极)，测U4的⑦脚输出一串频率较低的方波，用指针式万用表测量有2V的波动电压，凭经验判断这应属正常。由于PFC电路启动电流很大，前面所串的100W限流灯泡必须撤掉，否则电路无法工作。接上Q5的D极，再把输入电压调为AC150V，上电后"啪"一声响，Q3又烧了，其他元件正常，Ul的⑤脚输出脉冲也正常。再次接上100W灯泡，U4的⑧脚(VCC)供电，更换Q3后上电，D10输出7.8V电压。刚才上电时不是瞬间

爆管的，约有2s的延时，这2s应该是主板上电完成自检并发出开机指令(PFC电路工作)所需时间。也就是说，上电时电源输出是正常的，Q3是PFC电路工作后烧坏的，难道是新换上的Q3(10N60)耐压不够?

一波三折修夏普LCD-52LX545A 塑液晶电视电源板(下)

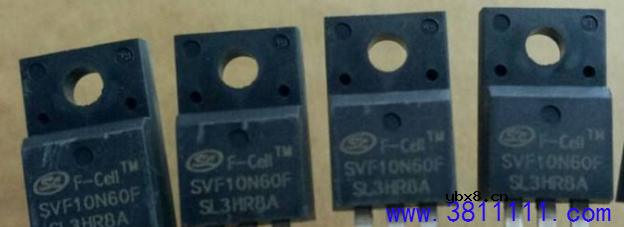

仔细观察刚才烧坏的管子，发现其背面塑封材料崩了一小块(如图2所示)，露出了里面的金属，再看散热片对应位置有个黑点，这时恍然大悟:固定Q3的散热片是接地的，而该营的塑封材料有缺陷，在PFC电路没有工作前，塑封材和尚能承受300V电压;二次开机后，在390V电E下击穿(这都是直流供电电压，开关脉冲的幅度还要高许多，以前修CRT彩电时也遇到过行营望封材料有缺陷，工作时击穿的情况)。

更换Q3并恢重C~供电后试机，故障排除。维修开关电源时屡爆开关管是比较麻烦的，尤其是瞬间爆管，这时在交流电源供电中串入一只100W灯泡进行限流，可有效防止爆管。在本例中，为何串入100W灯泡还是爆管了呢?按理说100W灯泡最大电流只有不到0.5A，为何最大允许电流达10A的开关管会爆呢?这是由于前面供电有个高压大容量滤波电容(C23)，工作时，C23两端有300V~390V电压。如果控制电路有问题，引起开关管工作不正常，C23申储存的能量瞬间释放，会形成强大的瞬间电流，开关管爆管在所难免。为了安全起见，可临时将此电容换成容量不超过10时的电解电容，这样爆管的几率将大大减小。不过要注意，由于供电电源被限流，此时电源不能带较重的负载。

在维修PFC电路时，串入100W灯泡后电路是无法启动的，甚至会引起爆管，这是因为大部分PFC控制芯片在启动时会发出-个低频方波脉冲(⑦脚)，有的甚至就是一个直流的高电平信号，要让开关管工作，只有芯片的CS脚(④脚)检测到电流信号后PFC电路才能进入正常工作状态。如果串入100W灯泡限流，通过开关管的电流很小，CS脚接收不到合适的反馈信号，PFC芯片会一直发低频率驱动脉冲，开关管持续导通，由于PFC电感器的直流电阻极小，致使电路处于低频短路状态或持续短路状态下，同时整个PFC电路工作状态异常，且易烧坏PFC开关管。

检修PFC电路时为防止爆管，可以把开关管的电流检测电阻的阻值增大到原来的8~10倍，这样启动电流可以大大减小，即使串入100W灯泡限流仍然能正常启动。当然，此时的PFC电压输出端不能加过重的负载，否则无法正常工作。

须注意的是，100W/220V灯泡正常工作时的电阻约为490Ω，但冷态时只有35Ω(室温13"C时)，即串入该灯泡后，上电瞬时对电路有较大的冲击作用。在检修空载的电源电路时，建议串人600~1000电阻，可以减少大面积损坏元件的可能性。

前面的检修中，在开关管塑封材料击穿时，为何仅自身击穿而无其他元件损坏呢?一是笔者用调压器将输入电压降至IJAC150V，并且调压器后面还有一个隔离变压器，电源内阻较大;二是开关管的D极和散热片地之间打火，并没有过大电流通过R37(因此U1的③脚没受损);三是该开关管的G、D极间未击穿，所以U1的⑤脚外的驱动电路无大电流冲击。

另外，本电路辅助电源为何采用三级稳压。修复后实测，待机时电源板输出电压为7.8V，D6负端电压为11V，此时ZD8(贴片标注"WN"字样，实测稳压值为23V)、ZD4都处于截止状态，Q13、Q1导通，U1的⑥脚电压约为10.5V;当电源板联机并开机后，DI0输出电压上升到12.5V，D6负极电压上升到26V，此时ZD8导通，使Q13输出约22.5V电压，再经ZD4和Q1稳压成13V，供给U1。由于辅助电源在待机和开机时的电压变化很大，用两级稳压可以分散功耗和提高可靠性。Q2主要作用是控制PFC电路是否工作，因为ZD2和ZD4稳压值相同，正常工作时，ZD2并不导通，只有当Q1击穿时，ZD2和Q2才起稳压作用，防止U4过压损坏。

U1的⑥脚工作电压范围为12V~19V，但在电源空载时该脚供电只有10.5V，为何芯片仍能正常士作呢?这里牵涉到一个回差概念，土电时该芯片⑥脚电压要上升到12V才能工作，启动后，其供电电压只有降到8V时，芯片才会停止工作。
