背光亮度控制芯片0Z9906GN工作原理与维修(上)

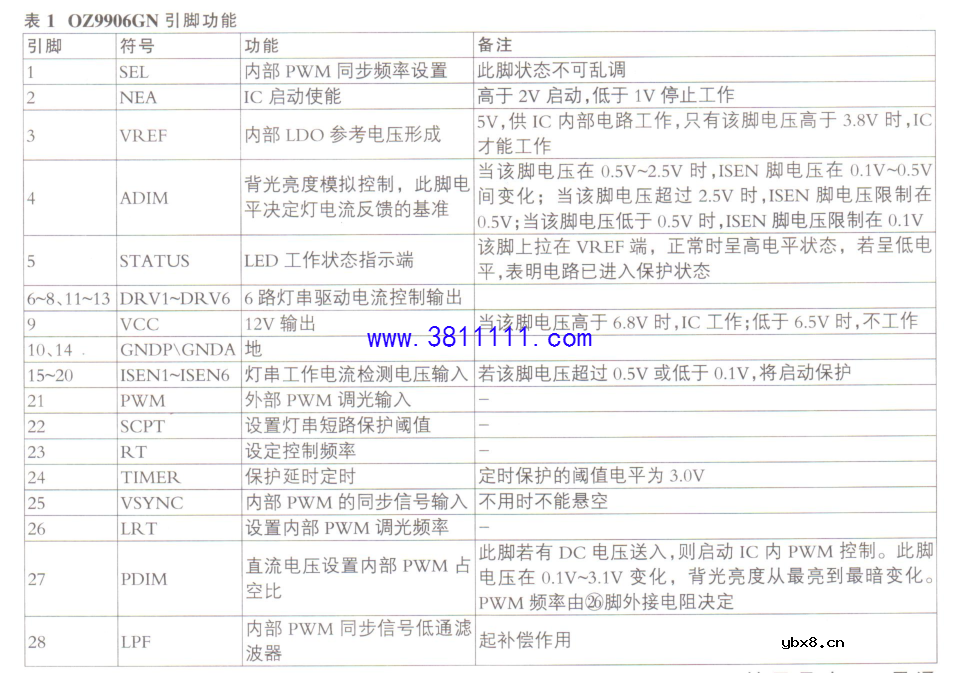

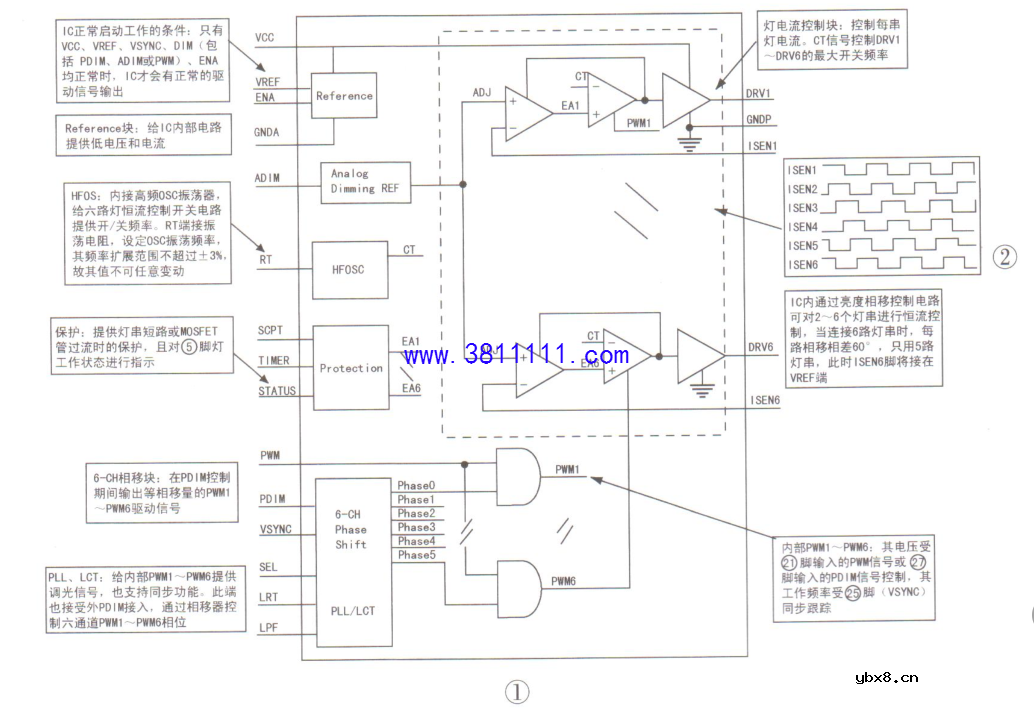

在此IC组成的背灯控制电路中,升压电路结构与传统的自举升压电路不同,Q1既是电压转换控制管，又是灯串控制管。上电后,U3(Oz9906GN)⑨脚有VCC输入，同时ENA提供给②脚,IC内部LDO工作，产生5V基准电源VREF,IC启动，输出驱动信号送给Q1栅极。同时,开关电源产生的直流电压VOUT,通过保险管F1供给灯串。Q1导通后,灯串5亮,其电流IS5将流过储能电感L1和Q1的D.S极，并在R18~R20.上建立电压接入U3的19脚。这时,L1将开始储能(左-右+)，同时U3将⑨脚输入的电压与PWM脉宽信号比较,IC内电流环路启动,整个背光电路进入恒流控制状态。当①脚电压升到阈值时,IC停止驱动输出,这时Q1截止,L1中的电动势方向变为左+右-,电流从左端流出,经过D1、C13回到L1右端。这样周而复始地运行下去,其结果是在Q1导通时，加在灯条上的电压高于VOUT;在Q1截止期间，加在灯条上的电压低于VOUT。这时C13两端有电压差，若C13两端无电压，表明上述控制电路没有工作。Q1的开/关频率由U3的23脚外接振荡电阻RT决定,PWM脉宽占空比控制Q1的导通与截止时间比例，从而控制灯条电流。
