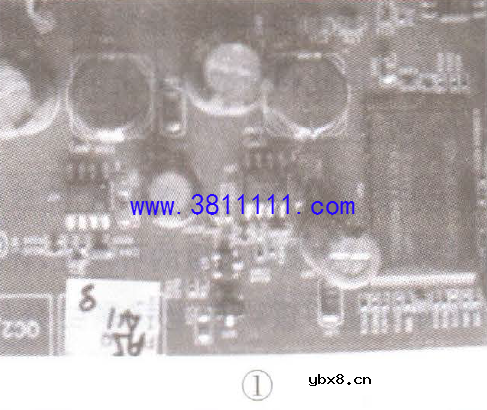

一台创维42E500E型液晶彩电，上电后绿灯亮，但二次不开机。 拆机，测量电源板的端口电压，BL-ON端为0V，BA端为3.3V，ON/OFF端为4.1V，5V、12V、24V输出电压均正常，判断电源板正常。为验证恒流板是否正常，用一只2.7kΩ电阻跨撞在5V端与BL-ON端间，上电后背光正常，无字符，看来主板有问题。 先查主板低压供电，测得三端稳压块U24输出3.3V，U19输出5V，均正常。电感L97、L91及8脚芯片U21、U17(型号为P3482)组成两组DC-DC电路，如图1所示。测得U17②脚输入电压为12.38V，③脚输出电压为5.1V;U21②脚输入电压为12.38V，③脚输出电压为0.25V，不正常，看来U21损坏。更换U21后试机，故障排除。此时测得U21③脚输出电压为1.16V。根据经验，此组供电应为主芯片内核供电。
|
