TCL液晶电视不开机故障检修三例

来源:网络发布者:电工基础发布时间:2026-03-09 14:42

TCL液晶电视不开机故障检修三例例1:一台TCL L43F2800A型液晶电视,上电后电源指示灯不亮,不开机。分析检修:拆开机壳,目测电源二合一板(板号:81-PBF043-G01).上无明显异常损坏的电子元件。放电后用万用表电阻挡测得

TCL液晶电视不开机故障检修三例

例1:一台TCL L43F2800A型液晶电视,上电后电源指示灯不亮,不开机。

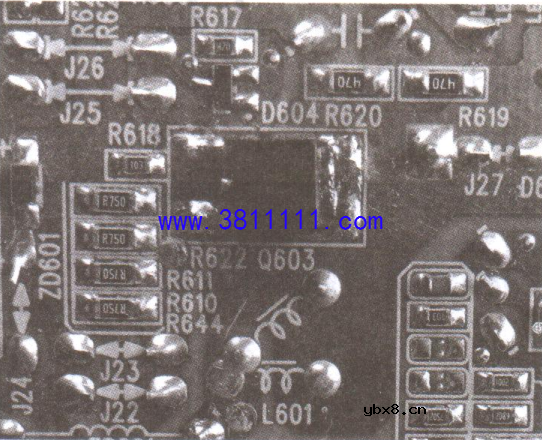

分析检修:拆开机壳,目测电源二合一板(板号:81-PBF043-G01).上无明显异常损坏的电子元件。放电后用万用表电阻挡测得保险丝F1(3.15A/250V)正常,主滤波电容CE1~CE3(均为.56μF/450V )充放电现象明显,开关管QW1引脚间电阻正常。接下来检测开关变压器次级整流滤波元件,发现背光电压整流二极管负端对地短路。检测背光电路，发现升压管Q603 (CA4V2G)击穿,如图1所示。将Q603换用型号为BA4G1E的管子后单独给电源二合一板通电，测得主电压24V和背光电压60V均正常。装机试验，故障排除。

TCL液晶电视不开机故障检修三例

例2:-台TCL L32F1590BN型液晶电视,上电后电源指示灯不亮,不开机。

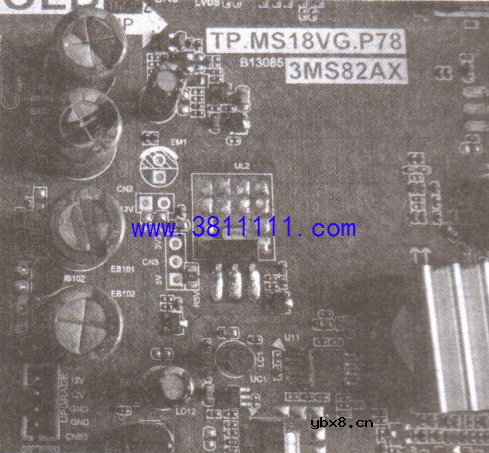

分析检修:拆开机壳,目测电源三合一板(板号:TP.M18VG.P78,属于3MS82AX机芯)_上无明显异常的元件。测保险丝FB1(3.15A/250V)及滤波电容EB1(100μF/450V )的充放电电阻均正常,开关变压器次级整流滤波元件也无异常。通电,测得EB1两端电压为300V,次级输出的12V主电压和背光电压也正常。接下来检测主板上的三端稳压块,发现UL2(1117-3.3 )输出电压为2V且波动,但输入端电压为正常的5V,此时手摸UL2表面,发热严重,怀疑UL2性能不良，如图2所示。将其换新后试机,故障排除。

TCL液晶电视不开机故障检修三例
