创维55V5型(8H73机芯)液晶彩电不开机故障检修实例 例1:一台55V5型液晶彩电,不开机。

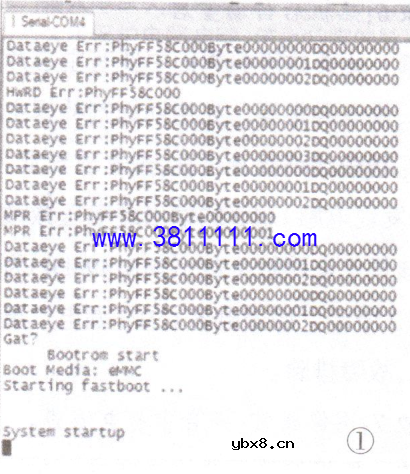

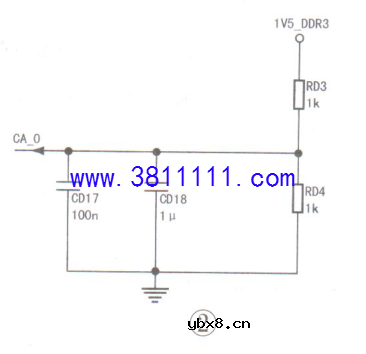

分析检修:通电,指示灯为红色,按“待机”键遥控开机,无反应。针对此现象,先接上串口工具,查看开机打印信息，如图1所示。根据打印信息判断,DDR(U17.U18)与主IC的通讯异常。首先检测DDR的1.5V 供电正常(测试点为电感LOP4-端)，怀疑DDR外围通讯排阻有故障,检测通讯排阻及过孔，未发现异常。 接下来测量DDR的基准电压，测试点为CA _0处,如图2所示。实测此处电压为0v,而正常电压为0.75V。检测电阻RD3、RD4,发现RD3虛焊。补焊RD3后试机,故障排除。
例2:一台55V5 型液晶电视,不开机。 分析检修:接.上串口工具,查看开机打印信息,无打印信息显示。首先检查主板.上的各组供电，均正常,怀疑主IC损坏或引导程序异常。更换主IC后,故障依旧;更换eMMC芯片(先用烧写器写入软件),通电试机,故障排除。 例3:一台55V5型液晶电视,不开机。 分析检修:接.上串口工具,通电,查看开机打印信息,如图3所示。

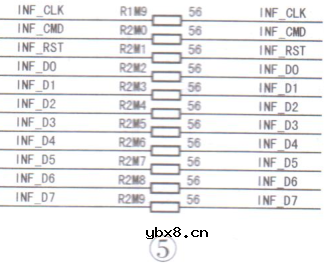

第三行打印信息“eMMC init error”"表示eMMC芯片初始化出错,具体原因应为软件丢失或eMMC芯片工作异常。强制烧写引导程序，提示连接失败，如图4所示，这基本表明硬件有问题。检测eMMC 3.3V供电正常，接下来测量eMMC外围的通讯电阻，如图5所示。发现R2M7的阻值大于2kΩ,正常值为56Ω。更换R2M7后试机,故障排除。
|
