eMMC芯片在线读写寻找关键点的方法与步骤

我们知道EMMC芯片的读写需要用到的脚位是：VCC（或VDD）、VCCQ（或VDDF）、CMD、CLK、VSS（或GND）以及DAT0、DAT1、DAT2、DAT3、DAT4、DAT5、DAT6、DAT7数据接口。VCC和VCCQ是eMMC的供电脚，VSS通常为线路板的GND地，CLK作为时钟信号，CMD作为双向命令和响应信号。DAT0-DAT7为数据传输接口。当使用烧录座以8BIT模式进行读写时会用到DAT0-DAT7共8个数据接口，使用RT809H编程器飞线读写时只需要用到DAT0（简称D0）数据接口，电源直接由主板供电，再飞线CMD、CLK即可。

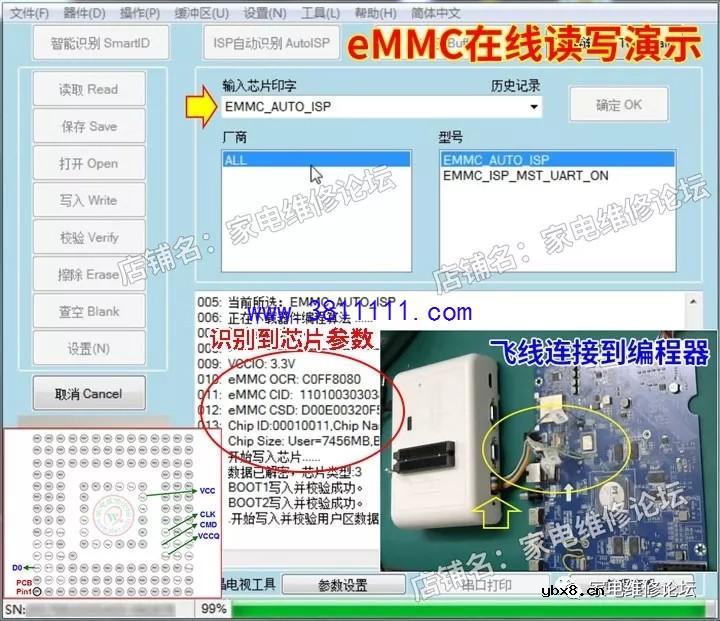

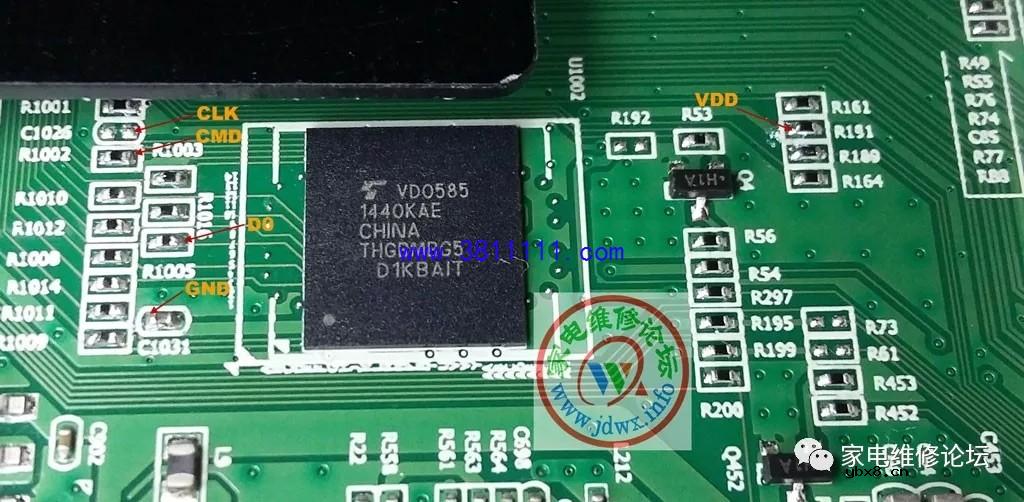

如果您已经有了线路板相应的飞线点位图，只需要按图示用飞线CMD、CLK、D0、GND到编程器相应接口，特别注意飞线不宜过长，在10CM以内最好，减少损耗和干扰以保障读写成功率。然后断开点位处与其它线路相连的电阻，断电阻的目的是避免其它线路对数据读写产生影响，飞线让编程器直接与eMMC芯片相关引脚相连。接下来还需要将主芯片晶振短接到地，让主芯片停止工作，避免干扰与影响。最后给主板通电，这样前面提到的eMMC芯片的VCC和VCCQ都会直接由主板电源供电。如果以上操作无误，我们在软件界面输入EMMC_AUTO_ISP会识别到eMMC芯片的ID和相关参数，就可以正常操作读取或写入。假如您没有点位图和主板的图纸，也可以拆下EMMC芯片根据引脚在PCB板的位置找到对应的点位，再焊回eMMC芯片按上述方法飞线后再操作读写即可。
