创维46E60HR液晶电视暗屏故障维修

一台创维46E60HR，8R80机芯，开机背光亮有开机音乐声，液晶电视暗屏无字符和LOGO画面，初步判断屏或逻辑板有问题。

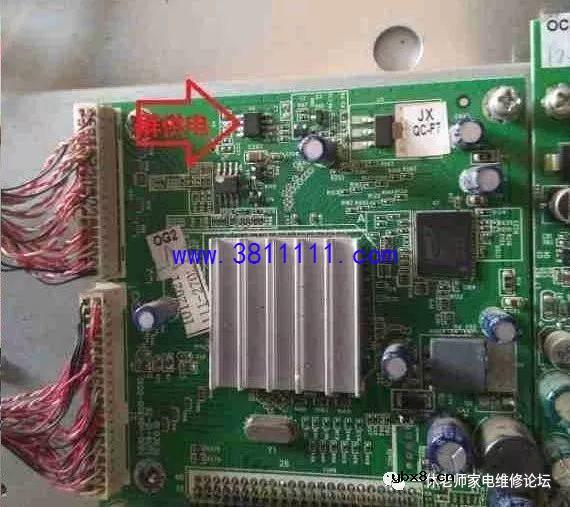

打开机盖测量发现逻辑板上还真没有12V电压，再测逻辑板上12V与地电阻正常，保险电阻也没烧断。顺着LVDS排线查到主板倍频板上5800-H8K800-0000屏供电芯片U2有输入12V，输出为0V。

这下找到问题位置了，试短接U2，输入与输出仍是暗灰屏。这下惊呆了，原来还不止是无屏供电引起的。静下心来慢慢思考，再测量LVDS大芯片供电才发现没有电压，这下就有希望了。

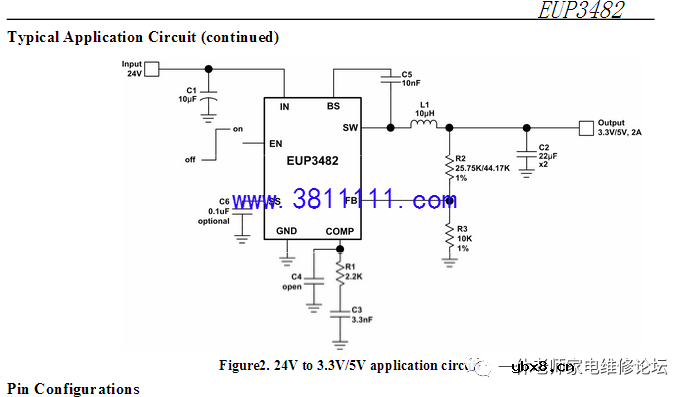

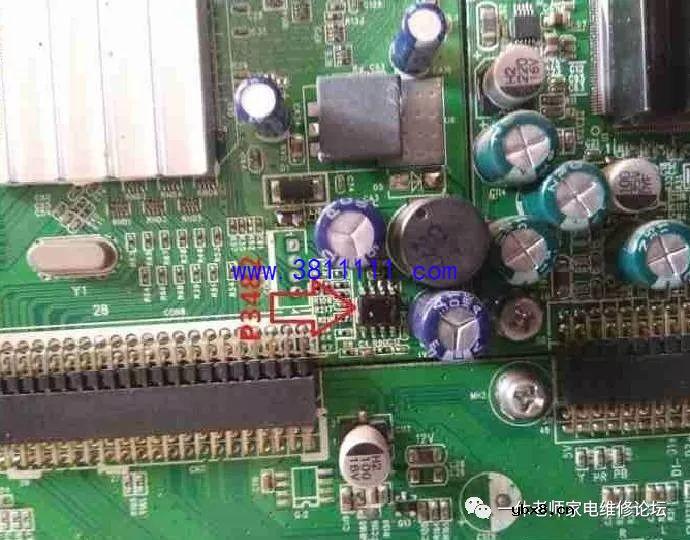

再查LDO-U6芯片无输出也无输入电压，由于没有电路图纸就跑电路一直追朔到DC-DC开关电源芯片U1，清洗表面型号是P3482，查资料U1是块8脚DC开关电源芯片，其2脚输入12V，其它都无，第三脚是输出3.3V/3A供LDO及芯片供电，第7脚是EN直接12V高电平。

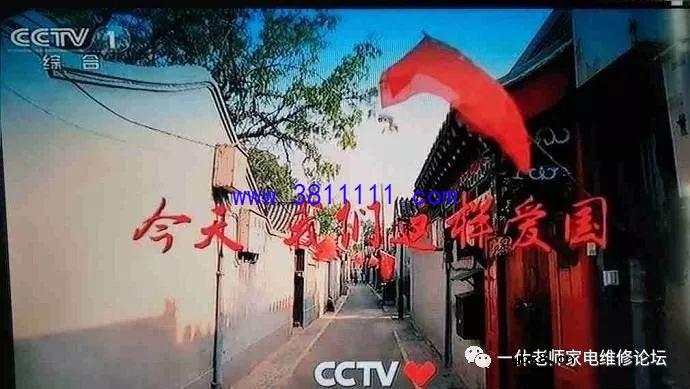

无疑U1已肯定损坏了，手中没有P3482芯片就用功能及参数相近的FR9888直接替代，开机U1输出3.3V了，屏供电芯片U2也输出11.88V到逻辑板上，出现了久违创维LOGO开机画面！

至此，创维46E60HR液晶电视暗屏故障结束！
