【电视技术】如何检修液晶电视LCD屏？

来源:网络发布者:电工基础发布时间:2026-03-09 14:24

LCD屏的故障主要表现为：开机后图像、伴音、色彩均正常，只是在屏幕某一部位出现无光栅区（即黑块）、白屏、花屏、黑屏、屏暗、发黄、白斑、亮线、亮带、暗线、暗带、外膜刮伤等。检修时，先关机断电，用10倍放大镜

LCD屏的故障主要表现为：

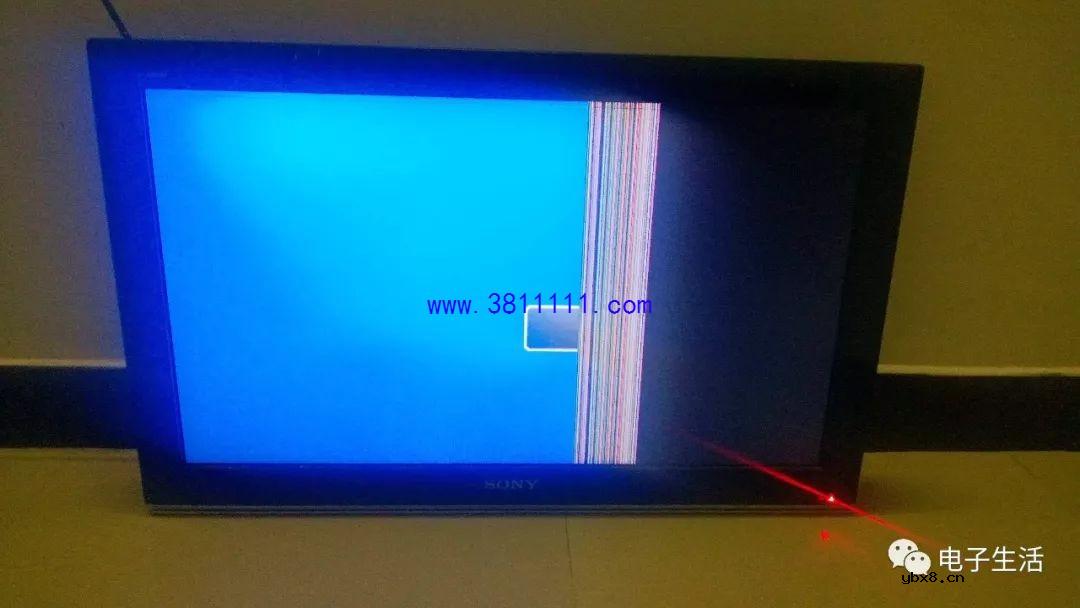

开机后图像、伴音、色彩均正常，只是在屏幕某一部位出现无光栅区（即黑块）、白屏、花屏、黑屏、屏暗、发黄、白斑、亮线、亮带、暗线、暗带、外膜刮伤等。
检修时，先关机断电，用10倍放大镜对屏幕进行仔细观察，看屏幕的无光栅区是否有轻微的裂纹痕迹。若有裂纹痕迹，则可判断该LCD屏因受外力冲击造成局部损坏。LCD屏局部损坏后不可修复，只能更换新屏。

【电视技术】如何检修液晶电视LCD屏？

对于LCD屏的上述故障，不同的故障现象可采用不同的方法进行处理：
（1）LCD屏暗其实就是灯管老化造成的，直接更换灯管即可。更换灯管时要注意安装到位，避免漏光。
（2）LCD屏发黄和白斑是背光源存在故障，通过更换相应背光片或导光板即可解决问题。
（3）LCD屏外膜刮伤是指液晶玻璃表面所覆的偏光片受损，更换偏光片即可。
（4）LCD白屏、花屏和黑屏大多是由于电路产生故障。应重点检查屏线是否断裂，测量3.3V电压是否已经加到LCD屏上，检查后级电路是否有高压及负压输出、主控制芯片是否有驱动输出等。

在LCD屏故障中，黑屏故障较为多见，故障原因也相对复杂。以下重点进行说明：
（1）电源电路不正常引起黑屏，故障表现为按面板按键无任何反应，指示灯不亮，此类故障首先应检查12V电压是否正常，再检查5V电压是否正常，如果没有5V电压或者5V电压变得很低，一般是电源电路输入级存在故障，也就是说12V转换到5V的电源部分不良，重点检查熔断器和稳压芯片。有少数黑屏故障是由于提供高压板点背光用12V电压异常所致。
（2）电源电压正常，按面板的按键反应也正常，但屏幕出现黑屏。此类故障说明电源电路部位工作是正常的，重点检查背光灯和驱动背光灯的高压板及控制高压板开关的功能电路。

【电视技术】如何检修液晶电视LCD屏？

【钢镚哥点评】
液晶电视液晶屏是直接显示图像的，当液晶屏有问题时故障会一直存在。若液晶电视在TV、AV等各通道下故障都存在，在各通道下故障现象也都一样，那么基本可以判定是液晶屏故障。在确定是液晶屏部分有故障时，则要根据不同的故障现象检修相应的故障部位。

当液晶屏损坏后，不同型号的液晶屏有些可以直接代换，有些不能代用。液晶屏代换的前提条件主要有以下几点：

1）尺寸一致
应选用原屏尺寸一致进行代换。但要注意的是，有些屏，即使是尺寸一致，但是在屏左右宽度上可能存在一定差异。
2）面板分辨率一致
液晶电视常用液晶屏，除部分小尺寸面板外，一般来说分辨率只有两类，标清类分辨率为1366 ×768，全高清类分辨率为1920 ×1080。因这两类屏对应主板所配软件、逻辑板信号接口上有较大差别，故不能直接代换。
3）屏供电一致

液晶屏供电电压值一般有3.3V、5V、12V、18V等几种，是由主板上的一个供电控制电路产生的。换屏时应将两块屏的供电电压调整一致，否则会造成不显示或是花屏、白屏，甚至烧毁逻辑板和屏内部接口板。
4）液晶屏信号接口类型一致
液晶屏信号接口类型指的就是液晶屏输入信号格式。一般液晶屏信号输入类型有TTL、LVDS、TMDS、RSDS几大类。不同信号类型的液晶屏差别很大，故不能直接代用，所以换屏前一定要弄清楚这一点，确保液晶屏信号接口类型一致。

5）LVDS格式一致
这一点是针对LVDS信号接口类型来说的，LVDS编码方式有两种标准，一种是JEIDA标准，另一种是VESA标准，其中三星屏一般默认为JEDIA标准，其他品牌一般默认为VESA标准。若两块屏LVDS格式标准不一致就会出现图像水印、虚像、花屏等故障。
6）BIT数一致
所谓BIT一致，只针对双路LVDS接口的高清屏。高清屏从BIT数上可分为8BIT屏和10BIT屏，有些10BIT屏上同样设置了一个BIT数控制引脚，即改变该引脚的电平即可改变该引屏识别的LVDS信号位数。

7）逻辑板物理接口类型一致
物理类型指的是逻辑板接口的形状，一般来说标清屏接口形状有X30、E30类型，高清屏有X51、E51类型，30和51指的是屏线接口的屏线引脚数目，这些引脚包括供电引脚、地线引脚、差分信号线引脚、格式控制线引脚、空脚等。
8）软件一致
当更换液晶屏后，软件有差异，图像就会出现水印、花屏等不正常现象，此时应要更换主板软件，将主板软件更新为对应品牌屏的程序。因为不同的液晶屏（以LVDS信号类型为例），对输入的LVDS信号在速率、时序等参数上可能存在差异，所以在换不同型号液晶屏后有时需要更换软件。
