浴霸接线图详细图解 浴霸安装时应该如何接线

新买来的浴霸，浴霸怎么安装才好，浴霸接线又是如何的？浴霸安装的时候接线要注意哪些事项，那么今天就给大家简单的介绍一下浴霸怎么安装和如何接线的问题，需要提醒的事，如果对浴霸不太了解的，还是交给安装师傅吧。

浴霸安装如何接线

最近有很多购买浴霸的人问，他动手能力很强，想自己安装，但是苦于第一次接触浴霸，根本不知道该怎么办，而且找浴霸的安装师傅是要花钱的，也不会像自己一样爱惜，在加上自己设计，乐趣自然是少不了。浴霸安装的时候接线要注意一个事项，那么今天就给大家简单的介绍一下浴霸如何接线。

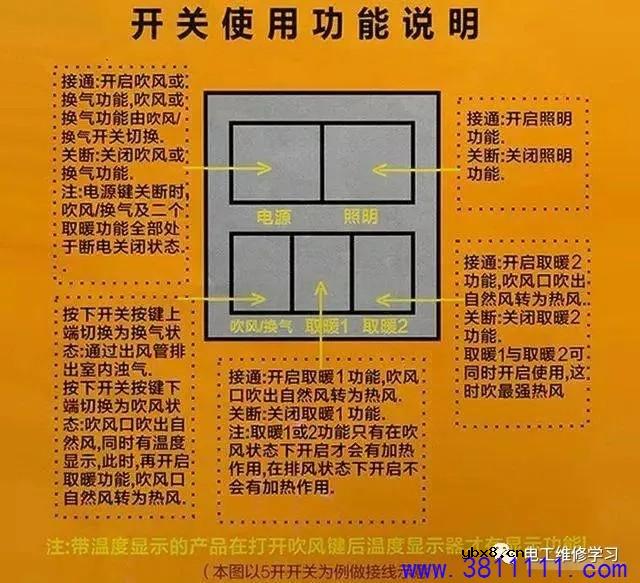

浴霸一般来说是有三个开关的，有两个是控制取暖等的，还一个是控制照明灯的。实际上，仅仅从外面的线是不能保证接线的正确的，弄不好还会烧线路。需要将它打开，这里要注意的是有些品牌浴霸需要将灯取下才能拆开。

如果浴霸接线错误的话一般会出现以下一些问题，一打开就是照明模块，取暖模块，排风模块一起开。要是这样可以的话，用一根也行。

浴霸安装步骤

1、首先，做好浴霸安装的准备工作。家中浴室PVC的吊顶工作做好以后，开工风孔以及安装好安装通风窗，一般通风窗的通风管需要在一点五米左右，而且在安装的时候要注意浴霸安装位置中心因而通风孔距离不要超过一点三米。

2、其次，确定好浴霸的安装位置：浴霸安装的位置应该在浴缸或者是淋浴房的正上方，因此卫浴放的吊顶在使用天花板要使用强度比较好的材料，安装好浴霸之后，保证浴霸灯灯泡和地面的高度相差二点一到二点三米之间。

3、最后，浴霸安装流程：吊顶安装的准备——取下面罩（拧下灯泡，将弹簧从面罩的环上脱下面罩）——接线（用软线将浴霸以及开关面板连接好）——连接通风管——将箱体推进风孔——固定浴霸灯——安装面罩。

浴霸安装供电线路

1、 地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。

2、零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。

3、火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。

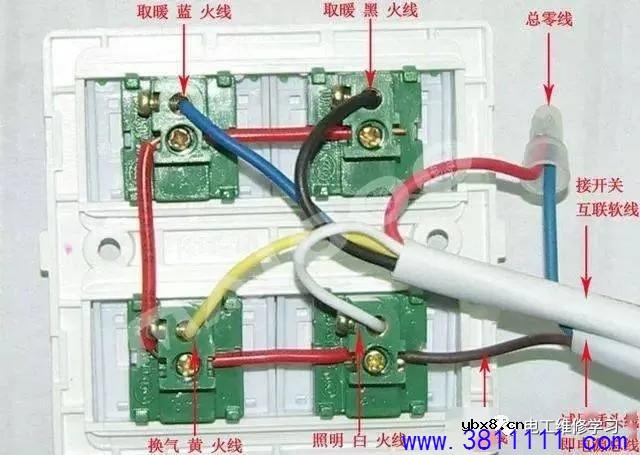

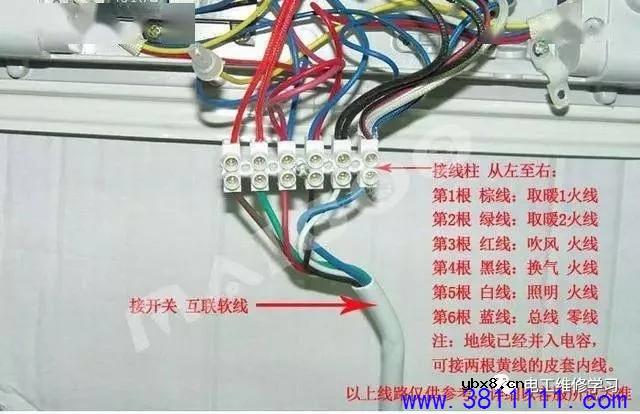

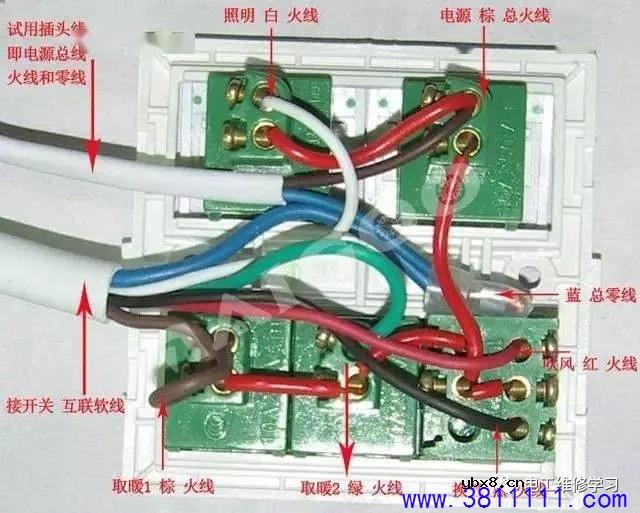

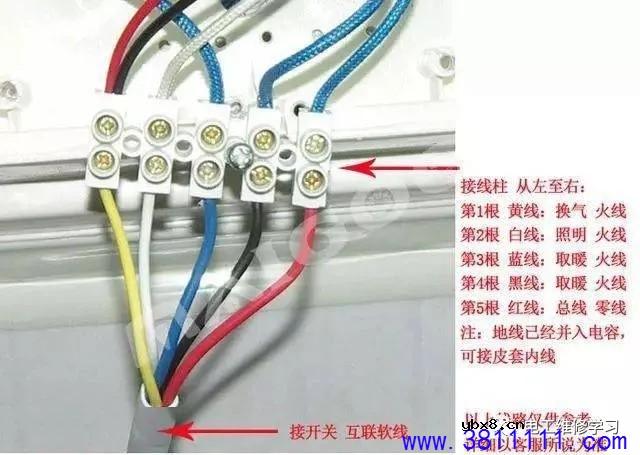

三个开关，管照明的那个，另一接柱接照明灯头的中心接柱；二个管取暖的开关，每个的另一接柱接二个取暖灯头的中心接柱。浴霸接线端子中标有N的接0，其他的四根有两暖灯，一换气，一照明，这四根到开关控制按钮，另外下火线一根到开关，需要注意的是线的颜色要弄清。

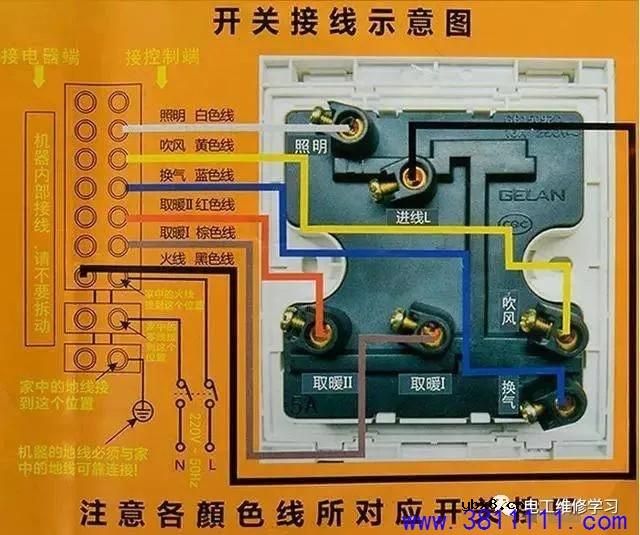

浴霸压线的位置。说明书上面应该有一个接线图，你要是看不明白的话就找个电工稳当点，这个说起来有点复杂，因为好几根线的颜色对照的控制开关L1跟插座L买的时候就已经接好了”处是接红线进入的，插座也就接了火线，插座另一孔接零，开关另一端接灯。

浴霸接线图

1、传统四灯浴霸接线图

2、碳纤维浴霸接线图

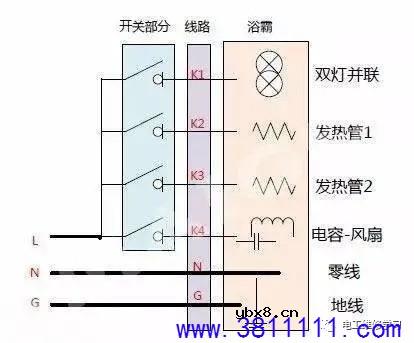

3、浴霸接线电路图

厂商的电路图都没有具体到怎么接线，楼主动手画了几个通俗易懂的。

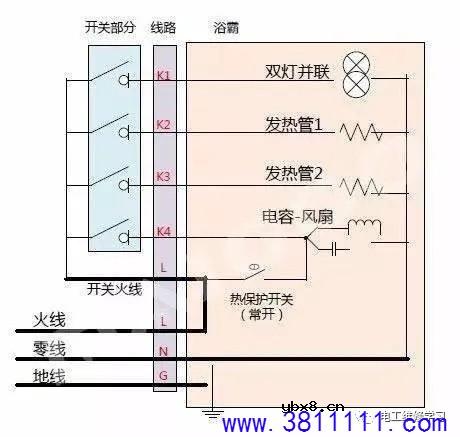

传统的浴霸一般是这样接：

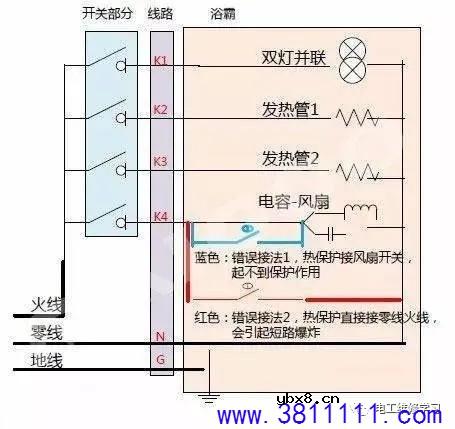

如果照搬到带热保护的碳纤维和黄金管浴霸上，就会引起严重的问题。

正确的接法应该是这样。。。。所以，应该是要8根线，不要地线的话至少7根，如果要实现两个灯单独控制的话要9根。

家里有这类浴霸的，回去试试看，只开发热不开风扇，看到时候风扇会自动打开吗？如果没有，恭喜你，你的浴霸或者是残疾或者是接错了。

如果风扇没有自动打开，手动打开下，没反应吗？恭喜你，你的浴霸残疾了。

如果手动打开就跳闸，恭喜你，你的浴霸有爆炸的风险。

4、浴霸开关接线图
