霓虹灯光控定时开关电路图

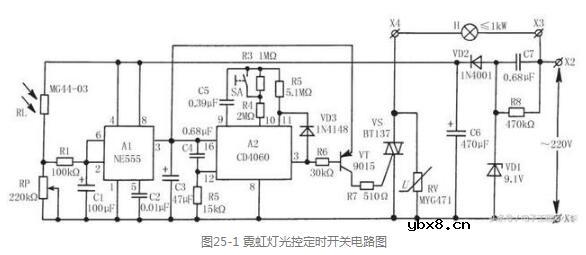

　　霓虹灯光控定时开关的电路如图25-1所示，为便于说明原理绘出电灯H表示被控霓虹灯原有电路。整个开关电路由电源变换、光控开关、定时开关和交流无触点开关四部分组成。要使交流无触点开关接通（即H亮），必须满足光控和定时两个控制开关都接通这个条件，缺一不可。

　　接通电源，220V交流市电经电容器C7降压限流、稳压二极管VD1稳压、整流二极管VD2半波整流和电容器C6滤波后，输出约8.4V直流电压，向光控和定时开关电路供电。“555”时基集成电路A1、光敏电阻RL等元器件组成了光控开关，这里时基集成电路A1实际上接成了典型光控施密特触发器。白天，外界光线较强，光敏电阻器RL呈低电阻，时基集成电路A1的第2、6脚输入电压》2/3Vcc（Vcc≈8.4V），其第3脚输出低电平，使后面的数字集成电路A2和晶体三极管VT无电不工作，双向晶闸管VS无触发电流而阻断，被控霓虹灯H不亮;晚上，光敏电阻器RL失去外界光照呈高电阻，使时基集成电路A1的第2、6脚输入电压《1/3Vcc，其第3脚输出跳变为高电平，数字集成电路A2及晶体三极管VT才得以通电进入工作状态。

　　数字集成电路A2是一片带振荡器的14位二进制串行计数/分频器，它与外围的电容器C4、电阻器R3～R5等构成了振荡电路，可产生定时用的计数时钟脉冲。每当时基集成电路A1的第3脚输出高电平瞬间，通过电容器C4和电阻器R2的作用，可在数字集成电路A2的第12脚（复位信号输入端）产生一正尖脉冲，触发数字集成电路A2自动清零，振荡电路工作并开始计数。

　　此时，数字集成电路A2的第3脚（Q14端）输出低电平，晶体三极管VT获得偏流导通，双向晶闸管VS经电阻器R7获得合适触发电流而开通，霓虹灯H通电发光。经过一段时间（定时时间），数字集成电路A2计数达到213=8192个脉冲后，其第3脚输出跳变为高电乎，晶体三极管VT、双向晶闸管VS先后失去偏流和触发电流而截止，霓虹灯H断电熄灭。与此同时，数字集成电路A2的第3脚所输出的高电平，经隔离二极管VD3加至脉冲输入端第11脚，使该端恒为高电平，强制振荡、计数电路停止工作，并使电路状态一直保持到天亮数字集成电路A2断电为止。

　　电路中，电阻器R1、电容器C1组成抗光干扰延迟电路，以防止夜晚短瞬光线（雷电闪光、车辆灯光等）干扰被控灯正常工作。由于时基集成电路A1构成的施密特触发器具有1/3Vcc的回差电压，从而有效避免了被控灯在开关临界状态下的闪亮。霓虹灯每晚延时点亮的时间由公式t≈2.3N（R4+R3）C5进行估算，N为定时系数。本电路数字集成电路A2的输出端选第3脚（Q14端），定时系数N应为8192。这样，当定时选择开关SA断开时，每次定时时间约为6h，适合冬季夜晚;当定时选择开关SA闭合时，每次定时时间约4h，适合夏季夜晚。压敏电阻器RV并联在双向晶闸管VS两端，它能有效地消除电网中各种尖峰和霓虹灯升压变压器产生的感应电压，保护双向晶闸管VS不因过压而击穿损坏。
