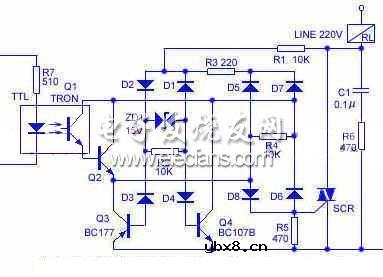

图中220V电源经负载RL、R1、D1～D4、ZD1，为Q4、Q3在正负半周轮流提供偏置；同时经R3、D5～D8为光电耦合器Q1提供电源。当前级TTL电路输出高电平信号时，光电耦合器在市电正半周内导通，于是在R5两端产生压降，触发SCR导通，负载RL得电工作。无电感式模拟继电器电路:
