8(八)路触发锁存电路

来源:网络发布者:电工基础发布时间:2026-03-05 06:10

8(八)路触发锁存电路图所示为８路触发锁存电路。图中，74HC373为8D锁存器，一开始，当所有开关均未按下时，锁存器输出全为高电平，经８输入与非门和非门后的反馈信号仍为高电平，该信号作为锁存器使能端控制信号，

8(八)路触发锁存电路

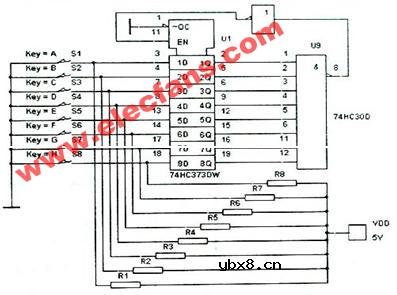

图所示为８路触发锁存电路。图中，74HC373为8D锁存器，一开始，当所有开关均未按下时，锁存器输出全为高电平，经８输入与非门和非门后的反馈信号仍为高电平，该信号作为锁存器使能端控制信号，使锁存器处于等待接收触发输入状态；当任一开关按下时，输出信号中必有一路为低电平，则反馈信号变为低电平，锁存器刚刚接收到的开关被锁存，这时其它开关信息的输入将被封锁。由此可见，触发锁存电路具有时序电路的特征，是实现抢答器功能的关键。
也可以采用ＪＫ触发器来实现触发锁存电路的功能，具体实现方法请自己考虑。
