笼型电动机正反转的控制线路(电路图)

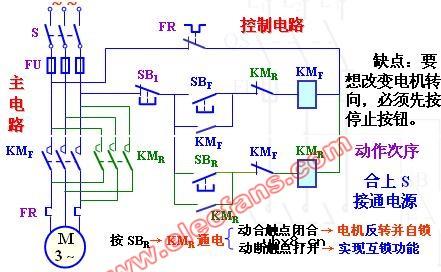

笼型电动机正反转的控制线路

要使电动机给够实现反转，只要把接到电源的任意两根联线对调一头即可。为此用两个接触器来实现这一要求。
设 KMF 为实现电机正转的接触器， KMR 为实现电机反转的接触器。
合上--S 接通电源
让 KMF--线圈通电 其主触点闭合
三相电源 ABC 分别通入电机三相绕组 UVW ，电动机正转。
KMF 线圈断电，主触点打开，电机停。

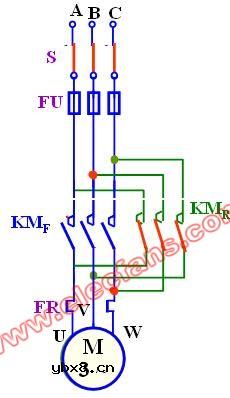

让 KMR 线圈通电----其主触点闭合
三相电源 ABC 通入电机三相绕组变
为 A — U 未变，但 B — W ，C — V。电动机将反转

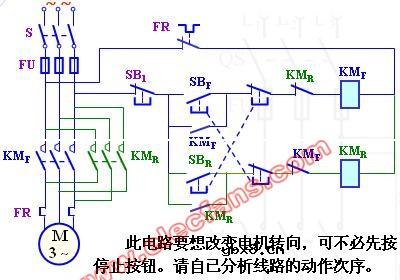

采用复式按钮笼型电动机正反转的控制线路
