电路的功能

采用OP放大器的不稳多谐振荡器可以获得正、负对称的占空比为1：1的振荡输出，若从外部改变阀值电压，即可实现对脉冲宽度的调制，这种电路非常简单。采用CR充放电路，对大调制输入的线性会产生不良影响。振荡频率稳定度取决于CR的时间常，所以稳定度也不会高。不过，它可以作为PWM电力控制电路用。

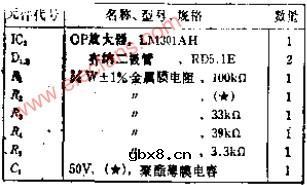

电路工作原理

在本电路中，如没有输入电阻R2，振荡频率由滞后电压+VE、-VE的周期确定，即：

如果设定R3和R4的比率使方括内的数值为2.718，即IN2.718，那末，振荡频率的计算公式就变得很简单：FO=1/2C1.R1，在这种情况下，用正，负对称的外接滞后调制电压经过R2使±VTR平衡移动，便可改变占空比。
