采用模拟开关IC的全波同步检波电路

采用模拟开关IC的全波同步检波电路

电路的功能

在低频范围内广泛应用的全波同步检波电路，其输出脉动波中不含基波，所以对低通滤波器截止性能的要求可以放宽，“由开关电路构成的半波同步检波电路”的半波整流开关电路输出的高频成分可用下式表示：

式中第一项是直流分量，第二项是基波，基幅值为1/2。本电路是全波整流方式，基公式为：

第一项直流分量为2π，比前面的大，因为不含基波分量，因此只需用滤波器滤除2次以上的高次谐波。

电路工作原理

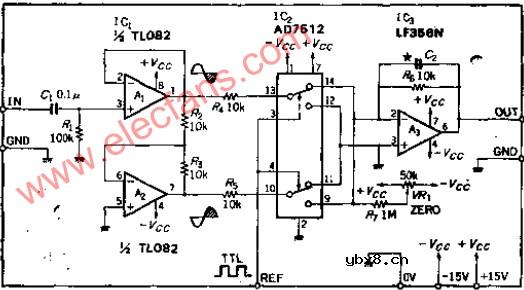

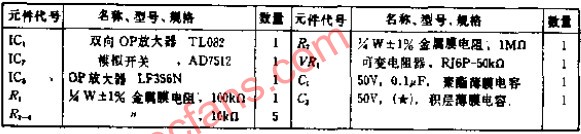

OP放大器A1、2是获得正反相输出的平衡输出电路，也可以换成有中心抽头号的平衡变压器，但在低频范围，用OP放大器更为有利。电阻R2和R3之比为1即可，不一定局限于10K。

在本电路中，模拟开关起重要作用，电路图中的接点位置把同相输出接到OP放大器A2的反相输入上，A3是一个放大倍数为1的倒相放大器。如果把开关接点切换向下，反相输出被接通。于是可获得放大倍数为1的反相输出。考虑一个输入信号周期，A4输出端获得了负的全波输出。

如图A所示，此果输入信号和参考信号不同相，全波整流同样产生90度相们差。平滑输出电压是半波整流的2倍，从波形也可以看出，平滑的时间常数比冲击波的小，所以这种方式可获得更高速的响应。

与R0并联的C2是平滑电容，确定容量将要考虑输入频率和响应时间。当要求调整的响应时，去掉C2在其后面加12DB或24DB/OCT的有源滤波器。

若调整接通，断开模拟开关，开关波形的上升边的下降边就会产生尖峰状的噪声，如果它们不对称，平滑输出就有可能产生直流失调，为稳妥起见，应增加失调调节电路。
