一、单向全压起动控制线路
1线路工作原理：
合上QS，主电路接通三相电源等待、控制线路通电
按下SB2→KM线圈得电→ 主触头闭合→电动机起动运行
辅助常开闭合，自锁
按下SB1→KM线圈失电→主触头及辅助触头复位→电动机断电，停止运行
2保护环节——熔断器FU（短路保护）、
热继电器FR（过载保护）
接触器的电磁机构（失压、欠压保护）
二、电动机的点动控制线路 （教材P31 Fig2-2 b）
图b为带手动开关SA的点动控制线路：SB2实现点动控制，SA合上即可实现连续运转
控制。分析图d工作原理如下：
1. 点动控制
按下SB2→KA线圈得电→ KA常闭打开→阻断自锁
KA常开闭合→KM线圈得电→主触头闭合→电动机起动运行
放开SB2→KA线圈失电→KA触头复位→KM线圈失电→主触头打开→电动机停
2.连续控制
按下SB3→KM线圈得电→ 主触头闭合→电动机起动连续运行
辅助常开闭合，自锁
按下SB1→KM线圈失电→主触头及辅助触头复位→电动机断电，停止运行
三、三相异步电动机的正反转控制线路
在生产加工过程中，往往要求电动机能够实现可逆运行。若将接至电动机的三相电源进线中的任意两相对调，即可实现逆向运行。
A） 电动机正——停——反（缺点：必须先停机再切换）
控制线路：教材P32 Fig2-3a。
控制过程：
主电路： 合上转换开关QS→控制回路接上电源
控制回路：
（1）SB2按下→KM1线圈得电→ 主触头吸合，电机正转
辅助常开闭合，自锁
辅助常闭断开，阻断（互锁）KM2

（2）SB1按下→KM1失电→ 主触头断开→电机停转
各触头复位

（3）SB3按下→KM2线圈得电→ 主触头吸合，电机反转
辅助常开闭合，自锁
辅助常闭断开，阻断（互锁）KM1
B） 电动机正——反——停（优点：不必停机即可切换；且按钮和接触器均有互锁电路， 工
作可靠）
控制线路：教材P32 Fig2-3b。
控制过程：
（1）SB2复合按钮按下 →KM1支路通→线圈得电→ 主触头吸合，电机正转
辅助常开闭合，自锁
辅助常闭断开，阻断（互锁）KM2
KM2支路断
（2）SB3复合按钮按下→ KM2支路通→线圈得电→ 主触头吸合，电机反转
辅助常开闭合，自锁
辅助常闭断开，阻断（互锁）KM1
KM1支路断
（3）SB1按下→线路失电→电机停转
注意：按钮开关：常闭先断，常开后合（见教材P17 Fig1-18）

四、自动往复行程控制线路
控制线路：教材P33 Fig2-4
控制过程请同学自行分析。
五、顺序循环控制线路
生产实践中常要求各种运动部件之间能够实现按顺序工作。例如，车床主轴转动时要求

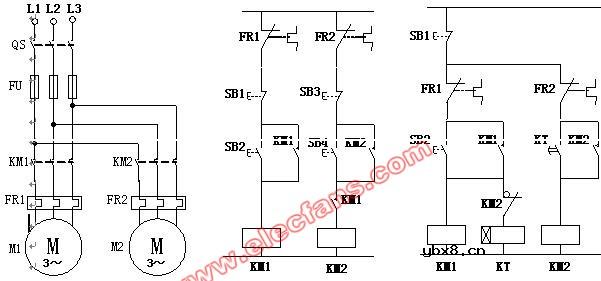

油泵先给齿轮箱提供润滑油，即要求保证润滑泵电动机启动后主拖动电动机才允许启动，也就是控制对象对控制线路提出了按顺序工作的联锁要求。如下（a）图的控制线路，主电路中M1为油泵电动机，M2为主拖动电动机，控制线路中，将控制油泵电动机的接触器KM1的常开辅助触头串入控制主电动机的接触器KM2的线圈电路中，即可实现按顺序工作的联锁要求，（b）图则是利用时间继电器实现顺序控制。
控制线路：

电动机顺序工作的控制线路 采用时间继电器的顺序起动控制线路
