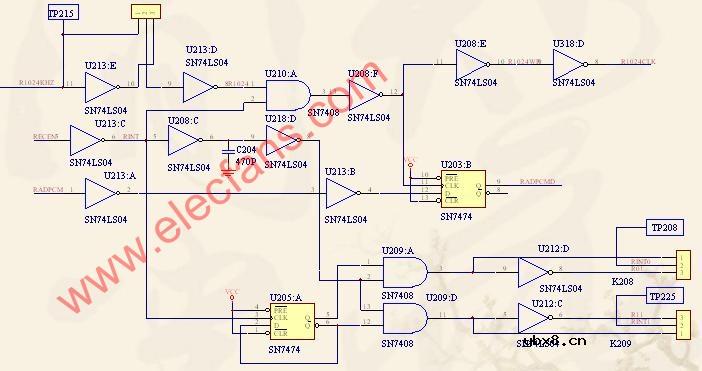

接收定时信号产生电路
从图中可知,同发送定时信号类同,产生定时信号的方法也相同,故波形略。需要指出的是，U213:A、B（74LS04）、U203:B(74LS74)的作用是对接收到的数字基带信号进行整形输出。
U213:D、E（74LS04）、U210:A（74LS08）、U208:D、E（74LS08）的作用是用接收使能信号（由软件产生）对接收时钟1024KHz的选通进行输出。
