声光控节电开关电路设计与制作
|
1、制作说明 |
|
本节电开关，在白天或光线较亮时，节电开关呈关闭状态，灯不亮；夜间或光线较暗时，节电开关呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、掌声等都能打开节电开关。延时一段时间后（1秒--65秒可调）开关自动关闭。下一次有触发时再次打开开关。该开关适用于楼道、厕所、洗涮间、走廊等公共场合。 本节电开关也可接100W以下的其他电器设备。本节电开关自身耗电小于0.5W。本开关采用可控硅作为开关元件，属无触点开关元件，因此使用寿命长。 如果需要也可以调节一下定时电容或电阻以增加开关的时间。 |

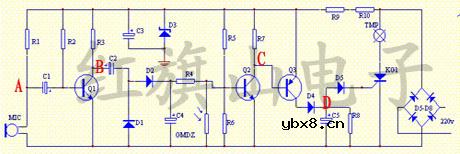

| 2、原理图 |
|
