压力继电器怎么接线

压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。

压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器柱塞式压力继电器（见图1）的工作原理作一介绍：

当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。

应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。

图1

注意： 压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。

DG365哈威HAWE压力继电器接线图

DG365哈威HAWE压力继电器接线图DG365哈威HAWE压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。 DG365哈威HAWE压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。

DG365哈威HAWE压力继电器可以感知系统的压力，并且发出开关信号。压力到了，常开触点闭合，常闭触点打开。我们便可以在程序上加以利用。但是在实际使用的时候，我们会碰到一些问题。

首先是选择DG365哈威HAWE压力继电器的产品质量有问题，主要体现在以下几个方面

1、动作不灵敏，压力到了还没有信号输出。这是制造上有问题，servopiston和u-seal太紧了，工厂出厂的时候没有测试。

2、还没有到压力就发讯。装配的问题。压力继电器里面的微动开关没有装好。

3、产品不耐用，没几下压力继电器就不动作了。厂商无良心，用了很差的微动开关。

4、漏油。要不是密封圈没有选好就是加工超差了。

以上列的几点都是供应商的问题，那用户有问题，也会使压力继电器不工作。

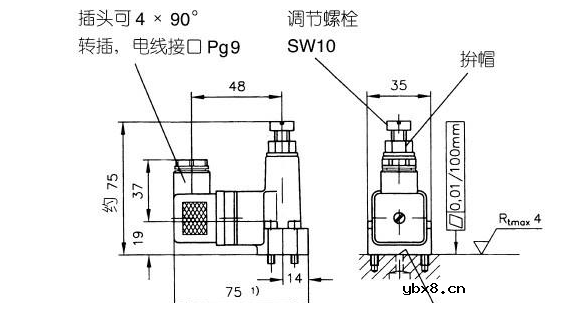

DG365哈威HAWE压力继电器用于液压—电器联合传动及控制的液压系统中，它是将液压系统中所要求的压力讯号转变为电气讯号的一种转换装置或液—电联锁装置。一般可作为各种液—电及机械联合传动的自动控制元件。DG365哈威HAWE压力继电器广泛应用于机床、机械、机车及自装自动化设备。山于能完成液压—电器联锁，故也可作为系统的安全保护装置使用。DG365哈威HAWE压力继电器接线图如下：

DG365哈威HAWE压力继电器特点和优点

容易明了的操用和编程

内置的功能显示

两个高端晶体管输出（PNP），带过载和短路保护，

高的调整精度和重覆精度

坚固的工业化结构

机械和电气寿命非常高

高的IP保护等级（IP67）

电子部分整体成型

提代引线密封（可选用“保护帽”）

两个继电器输出可独立地编程以执行如下功能；

常开或常闭触点设定

有滞回或窗口功能的开关，接通点和断开点

接通点和断开点的滞后时间

压力继电器使用注意事项

（1）根据具体用途和系统压力选用适当结构形式的压力继电器，为了保证压力继电器动作灵敏，避免低压系统选用高压压力继电器。

（2）应按照制造厂的要求，正确安装压力继电器。

（3）按照所要求的电源形式和具体要求对压力继电器中的微动开关进行接线。

（4）压力继电器调整完毕后，应锁定或固定其位置．以免受振动后变动。

（5）压力继电器的泄油腔应直接接回油箱，否则会使泄油口背压过高，影响其灵敏度。
